美标抛物线波管截止阀

————

  • 作者：大唐阀门        发布时间：13/03/18        来源：上海大唐阀门

  • 美标抛物线波管截止阀

    产品结构特点
    美标抛物线波纹管截止阀适用于公称压力CLASS150-900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，做启闭和调节流量用。
    其主要结构特点
    1    、产品结构合理、密封可靠、性能优良、造型美观；
    2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
    3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
    4、双重密封，性能更可靠；
    5、阀杆升降位置指示，更直观；
    6、零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
    技术规范

    结构形式
    BB-BG-OS & Y
    驱动方式
    手动
    电动
    设计标准
    ASME B16.34、BS1873
    结构长度
    ASME B16.10
    连接法兰
    ASME B16.5
    试验和检验
    API598

    产品性能规范

    公称压力（LB）
    壳体试验压力（MPa）
    密封试验压力(MPa)
    适用温度(℃)
    使用介质
    150
    3.0
    2.2
    ≤350℃
    水、蒸汽、油品等
    300
    7.5
    5.5
    600
    15.0
    11.0
    900
    22.5
    16.5

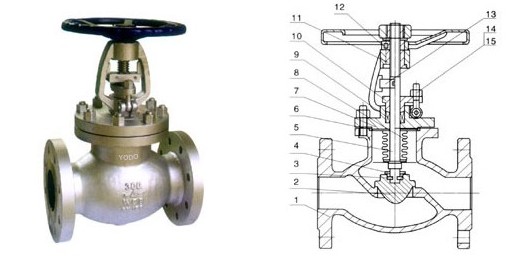

    美标抛物线波管截止阀

    主要零部件材质
    序号
    名称
    材质
    1
    阀体
    ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    2
    阀瓣
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
    3
    对开圆环
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
    4
    阀瓣盖
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
    5
    阀杆
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
    6
    垫片
    柔性石墨+不锈钢
    7
    阀盖
    ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    8
    波纹管组件
    ASTM A182-F304、F316、F321、F304L、F316L
    9
    填料
    柔性石墨
    10
    填料压盖
    ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
    11
    阀杆螺母
    铜合金
    12
    手轮
    ASTM A536 Gr.60-40-18、A216-WCB
    13
    定位片
    25、45、304、316、304L、316L
    14
    双头螺栓
    ASTM A193-B7、A320-B8、A193-B8M
    15
    六角螺母
    ASTM A194-2H、A194-8、A194-8M
    型号
    YDAWL41-150LB
    压力等级
    口径Size
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    108
    117
    127
    140
    165
    203
    216
    241
    292
    356
    406
    495
    622
    698
    787
    H
    241
    241
    241
    280
    286
    368
    387
    400
    457
    520
    609
    698
    762
    876
    990
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    320
    340
    400
    450
    450
    450
    重量（kg）
    4
    5
    6
    10
    13
    18
    30
    35
    55
    75
    104
    200
    300
    390
    610
    型号
    YDAWL41-300LB
    压力等级
    口径Size
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    152
    178
    203
    215
    229
    267
    292
    318
    356
    400
    444
    559
    622
    711
    762
    H
    241
    241
    283
    320
    322
    399
    438
    450
    584
    610
    660
    762
    850
    1085
    1187
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    320
    340
    400
    450
    450
    450
    重量（kg）
    6
    7
    10
    15
    20
    25
    30
    52
    88
    115
    160
    259
    420
    595
    876
    型号
    压力等级
    600LB
    口径Size
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    165
    190
    216
    229
    241
    292
    330
    356
    432
    508
    559
    660
    787
    838
    889
    H
    240
    280
    320
    320
    390
    430
    480
    508
    635
    750
    914
    1016
    1219
    1330
    1560
    W
    140
    140
    160
    160
    180
    180
    250
    250
    350
    400
    450
    500
    600
    720
    760
    重量（kg）
    7
    10
    16
    22
    29
    35
    50
    90
    150
    230
    300
    510
    850
    1120
    1400
    型号
    压力等级
    900LB
    口径Size
    mm
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    in
    1/2
    3/4
    1
    11/4
    11/2
    2
    21/2
    3
    4
    5
    6
    8
    10
    12
    14
    L
    229
    229
    254
    279
    305
    368
    419
    381
    457
    559
    610
    737
    838
    965
    1029
    H
    280
    330
    350
    430
    508
    569
    430
    635
    774
    860
    1040
    1330
    1560
    1650
    1780
    W
    160
    160
    180
    180
    250
    250
    320
    350
    450
    550
    600
    720
    760
    820
    890
    重量（kg）
    10
    16
    23
    37
    49
    65
    75
    120
    200
    350
    410
    790
    1300
    1500
    1800
