德标直角式波纹管截止阀

————

  • 作者：大唐阀门        发布时间：13/03/18        来源：上海大唐阀门

  • 德标直角式波纹管截止阀

    产品结构特点
    德标直角式波纹管截止阀适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
    其主要结构特点
    1    、产品结构合理、密封可靠、性能优良、造型美观；
    2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
    3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
    4、双重密封，性能更可靠；
    5、阀杆升降位置指示，更直观；
    6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
    产品性能规范
    公称压力（MPa）
    壳体试验压力(MPa)
    密封试验压力(MPa)
    适用温度(℃)
    使用介质
    1.6
    2.4
    1.76
    ≤350℃
    水、蒸汽、油品等
    2.5
    3.75
    2.75
    4.0
    6.0
    4.4
    6.4
    9.6
    7.04

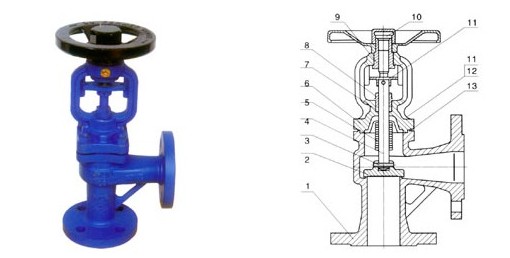

    德标直角式波纹管截止阀

    主要零部件材质
    序号
    名称
    材质
    1
    阀体
    GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
    2
    阀瓣
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
    3
    轴销
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
    4
    阀杆
    ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
    5
    波纹管组件
    1Cr18Ni9Ti、304、316
    6
    阀盖
    GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
    7
    填料
    柔性石墨
    8
    填料压盖
    GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
    9
    阀杆螺母
    WCB、QT400-18
    10
    手轮
    铜合金
    11
    双头螺栓
    ASTM A193-B7、A320-B8、A193-B8M
    12
    六角螺母
    ASTM A194-2H、A194-8、A194-8M
    13
    垫片
    柔性石墨+不锈钢

    德标直角式波纹管截止阀

    型号
    压力等级
    PN16
    口径
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    L
    130
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    600
    730
    850
    980
    H
    166
    166
    172
    175
    193
    195
    213
    227
    294
    325
    355
    440
    580
    620
    785
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量（kg）
    4
    5
    6
    10
    13
    18
    25
    30
    40
    50
    100
    180
    300
    450
    670
    型号
    压力等级
    PN25
    口径
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    L
    130
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    600
    730
    850
    980
    H
    166
    166
    172
    175
    193
    195
    213
    227
    294
    325
    355
    440
    580
    620
    785
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量（kg）
    4
    5
    6
    11
    14
    19
    27
    32
    43
    53
    110
    200
    330
    480
    700
    型号
    压力等级
    PN40
    口径
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    L
    130
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    600
    730
    850
    980
    H
    166
    166
    172
    175
    193
    195
    213
    227
    294
    325
    355
    440
    580
    620
    785
    W
    120
    140
    140
    180
    200
    220
    260
    280
    300
    340
    400
    450
    450
    500
    500
    重量（kg）
    4
    5
    6
    11
    14
    20
    28
    33
    45
    55
    120
    210
    350
    500
    730
