J41J衬胶截止阀
————
- 作者:大唐阀门 发布时间: 来源:上海大唐阀门
产品介绍: 一、产品[衬胶截止阀]的详细资料:
产品型号:J41J
产品名称:衬胶截止阀
产品特点:设计与制造:GB12235 结构长度:GB12221(1系列)法兰连接尺寸:GB4216 J41J衬胶截止阀。

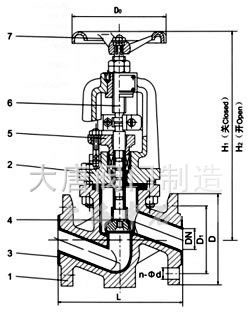

部件列表:1、阀体 2、阀盖 3、阀体衬里 4、阀瓣 5、压盖子 6、阀杆 7、手轮
二、用途:
本阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。
适用温度:≤85℃、≤100℃、≤120℃(按照衬里材料)
压力等级:PN(MPa) 1.0 1.6三、材料:
阀体
铸铁、球墨铸铁、碳钢、不锈钢
蝶板
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆
碳钢镀镍磷、不锈钢
阀座密封圈
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
手轮
铸铁、碳钢
四、测试:
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1五、J41J衬胶截止阀主要尺寸参数:
公称通径DN
公称压力MPa
工作压力MPa
L
mmD
mmD1
mmn-Φd
mmH1
mmH2
mmDo
mm质量
15
1.6
1.0
1.6
1.0
130
95
65
4-14
213
232
100
4
20
150
105
75
4-14
224
246
100
6
25
160
115
85
4-14
240
272
120
8
32
180
140
100
4-18
262
285
120
10.5
40
200
150
110
4-18
283
310
140
16.5
50
2360
165
125
4-18
311
345
140
18.
65
290
185
1451
4-18
366
410
160
26
80
310
200
60
6/2-18
388
430
200
36.5
100
350
220
180
6/2-18
463
535
280
58
125
400
250
210
6/2-18
495
575
380
64
150
480
285
240
6/2-22
560
60
320
85
200
495
340
295
6/2-22
615
715
360
155
250
622
405
355
10/2-22
790
935
500
243
300
698
460
410
10/2-22
908
1100
500
295
