Y型过滤器

————

作者：大唐阀门发布时间：来源：上海大唐阀门

用途
Y型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。
适用于蒸汽、空气、水、油品等系统管道中，保护各种计量仪器、泵机、阀门、蔬水器等设备。
特点
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小，
2、过滤网材质，有奥氏体304、316、316L。
3、连接形式：螺纹，承插焊。

三、主要零件部件材料表：

零件名称	材料
阀体	碳钢、不锈钢、黄、青铜
滤网盖	碳钢、不锈钢
滤芯网	不锈钢
垫片	金属石墨

四、SY1P型螺纹过滤器技术参数表：

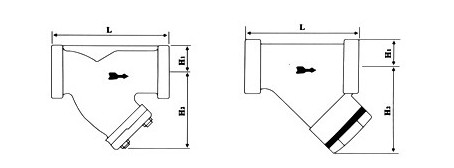

产品型号	(DN) 公称通径	连接方式	(Mpa) 公称压力	TMP(℃) 最高允许温度	(mm) 外形尺寸
产品型号	(DN) 公称通径	连接方式	(Mpa) 公称压力	TMP(℃) 最高允许温度	L	H1	H2
SY1P	15—20 25	螺纹承插焊	1.6—6.4	425	90 100	20 23	78 88
SY1P	32—40 50	螺纹承插焊	1.6—6.4	425	130 150	32 38	120 128
SY1P	65 80	螺纹承插焊	1.6—2.5	350	210 230	44 54	180 192
SY1P	15—20 25	螺纹承插焊	1.6—2.5	350	75、85 90	20 23	75 85
SY1P	32—40 50	螺纹承插焊	1.6—2.5	350	120 140	32 38	113 122
SY1P	15—20 25	螺纹法兰	1.6—2.3	250	85 95	22 25	78 88
SY1P	32—40 50	螺纹法兰	1.6—2.3	250	130 150	35 40	115 125

订货须知：
一、①SY1P型螺纹过滤器产品名称与型号②SY1P型螺纹过滤器口径③SY1P型螺纹过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的SY1P型螺纹过滤器型号，请按SY1P型螺纹过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
