不锈钢自动反清洗排污过滤器

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、概述：

　　 P型自动反清洗排污过滤器是采用机械滤网对待处理水的颗粒SS进行分离，并依靠本身管网压力，进行不停机自动排除污物的设备，法兰式管道安装。

二、应用

　　P型过滤器适用于各种带压水系统，如工业各种洁循环、浊循环系统；各种工艺水系统；各种供水系统等，用于去除水中的各种无机杂质，确保系统和设备的可靠安全运行，特别是对需要24小时连续不停顿运行的系统尤为适宜。

三、产品特点：

　　１可连续在线不间断运行，不必设旁通回路，反冲洗时系统继续运行不停顿；
　　２过滤和反洗效果精良；
　　３滤筒采用不锈钢制造，有较强的抗腐蚀能力，使用寿命长；
　　４过滤精度广泛：
　　　　　　采用不锈钢楔形条时，d=0.5-2.0mm，常规1.2mm
　　　　　　采用不锈钢冲孔板时，d=2.5-4.0mm

四、技术规格：

　　 1 P型过滤器的工作原理：
　　 ● 正常过滤：
　　当过滤器需要进行正常过滤工作时，将水流导向阀处于开启状态，水流由入口进入过滤器，通过滤网时大量的杂质被截留在滤网内侧，洁净的水通过滤网由出口排出过滤器；
　　 ● 反洗排污：
　　当过滤器需要排污清洗时，关闭水流导向阀，打开排污阀，水流由入口进入后经过水流导向阀前的滤网过滤后，一部分由过滤器的出口流出，一部分由滤网的外侧经过滤网进入导向阀后的滤网内侧，冲洗滤网内的杂质由排污口排除，对滤网进行了彻底的清洗，且整个清洗过程不需要系统停止运行。
　　 ● 过滤器控制：
　　 手动：
　　采用手动开启机构，人工进行工况切换。
　　 自动：
　　电动开启机构分定时控制和压差控制两种方式，采用定时控制时，设有微电脑定时时控开关，可按设定时间要求实现自动清洗排污；采用压差控制时，安装有差压控制器，当进出水口的压差达到设定值（一般取为0.04MPa）时, 可实现自动清洗排污，不需要进行人工操作。此时排污口安装电动排污阀，水流导向阀和电动排污阀实现联动。
　　● P型过滤器结构：
　　 P型过滤器由优质的碳钢筒体、特殊结构的不锈钢楔形滤网、水流导向阀及排污装置组成。所有阀门可采用手动，也可采用电动自动阀。
　　２设备选型：
　设备规格一般按系统管道的公称尺寸确定，即设备的出入口公称尺寸应和系统管道的公称尺寸一致；规格参数表中的最大流量是按流速2.8m/s计算的，设计流量是按流速1.5m/s计算的，最大流量是指短时间内允许通过的流量。设计流量还和过滤系数有关，表中数据是按照过滤系数为3.5-4时选取的，如过滤系数减小，设计流量应降低，如过滤精度增加，设计流量可增加，但不超过最大流量值。当设备的设计流量达不到系统设计的要求时，应增大设备的规格，直至满足为止。

五、自动冲洗排污原理：

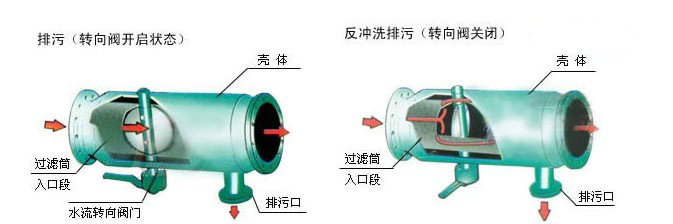

直通式自动冲洗排污原理：

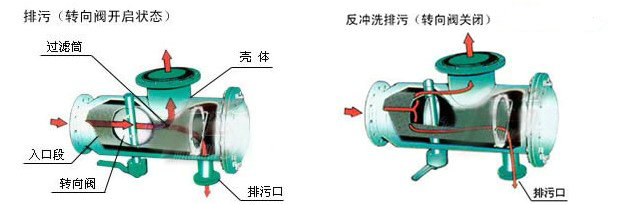

直角式自动冲洗排污原理：

六、不锈钢自动反清洗排污过滤器规格与型号：

ZPG-Ⅰ型（直通式）自动排污过滤器

型号	L	A	B	D	排污口DN
ZPG-I-40	245	185	63	90	15
ZPG-I-50	255	190	70	100	15
ZPG-I-65	270	195	83	120	20
ZPG-I-80	320	232	96	140	25
ZPG-I-100	350	260	128	180	32
ZPG-I-125	438	326	162	200	40
ZPG-I-150	525	390	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	650	255	330	80
ZPG-I-300	1050	780	294	380	100
ZPG-I-350	1200	885	331	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250

ZPG-L型（直角式）自动排污过滤器

型号	L	A	B	C	D	排污口DN
ZPG-L-40	320	170	80	226	90	15*
ZPG-L-50	350	185	90	244	100	15*
ZPG-L-65	380	200	100	270	120	20*
ZPG-L-80	445	230	120	310	140	25*
ZPG-L-100	536	265	160	365	180	32*
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	520	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	410	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4700	2800	1200	3800	1400	250

订货须知：
一、①不锈钢自动反清洗排污过滤器产品名称与型号②不锈钢自动反清洗排污过滤器口径③不锈钢自动反清洗排污过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的不锈钢自动反清洗排污过滤器型号，请按不锈钢自动反清洗排污过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
