气动管夹阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、主要性能规范：

适用温度	使用介质
≤85℃	矿浆、磨料、干湿型粉尘类

二、主要零件材料：

名称	材料
阀体	铝合金
套管	橡胶
阀杆	铸铜、碳钢
压杆	球墨铸铁
电动头	组合件
托架	球墨铸铁

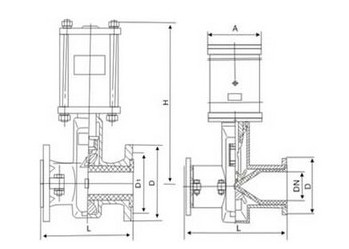

三、气动管夹阀主要外形连接尺寸（mm）：

公称通径（DN）	公称压力（MPa）	工作压力（MPa）	L	L1	D	D1	Z-Φ	H	A	重量（kg）
25	0.6	0.6	160	124	115	85	4-14
32			165	145	*140	100	4-18
40			190	157	*150	110	4-18
50			210	160	160	125	4-18
65			250	199	180	145	4-18
80			300	222	195	160	4-18
100			350	250	215	180	8-18
125			430	318	245	210	8-18
150			500	350	280	240	8-23	1000	265
200	0.4	0.4	650	446	335	295	8-23	1174	330
250			800	516	*395	350	12-23
300			950	562	*445	400	12-23
采用标准设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa）

注：带*者法兰标准为GB4216（PN1.0MPa）

订货须知：

一、①气动管夹阀产品名称与型号②气动管夹阀口径③气动管夹阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的气动管夹阀型号，请按气动管夹阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
