GJ841X电气动管夹阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品概述：

口径（DN）	DN25~200	DN250~300
工作压力	ma×4bar	ma×3bar
控制压力	ma×6bar	ma×4.5bar
最大压差	2bar	ma×1.5bar

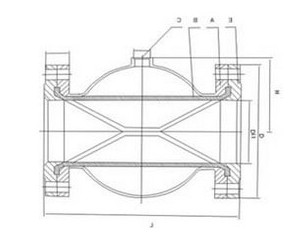

A.阀体

B.橡胶管套

C.控制流体（水或气）入口

E.连接法兰

*手动/自动控制：外加三通手动阀或三通电磁

阀控制压缩空气或压力水进入阀体

二、工作原理：

管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。

特点：无压力损失、无堵塞、无泄露，防水锤冲击

1. l特别适用于含颗粒的液——固及气——固二相流

2. l橡胶管套带有纤维增强结构，耐磨、抗疲劳

三、技术参数：

1. l阀体：铸铁DN25~300 铸铝DN25~300铸钢DN25~300

2. l法兰联接：铸铁DN25~300，316LDN40~200

3. l管套材质及温度范围：天然橡胶-5~80℃三元乙丙胶-5~120℃

1. l食品级：食品级天然橡胶管套

控制介质：压缩空气或压力水

控制附件：手动-三通手动阀

自动-三通电动阀

四、电动气动管夹阀尺寸及参数：

口径（DN）		40	50	65	80	100	125	150	200	250	300
外型尺寸	L	150	180	180	220	276	345	414	550	680	820
	H	40	60	60	75	95	120	145	182	229	278
	I	26	27	28	30	36	48	52	65	82	98
	D	150	165	200	200	220	250	285	340	405	480
法兰标准		PN10 DN40	PN10 DN50	PN10 DN65	PN10 DN80	PN10 DN100	PN10 DN125	PN10 DN150	PN10 DN200	PN10/20 DN250	PN10/20 DN300

*仅用于铸铁法兰 **可选ANSI

订货须知：
一、①电动气动管夹阀产品名称与型号②电动气动管夹阀口径③电动气动管夹阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的电动气动管夹阀型号，请按电动气动管夹阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
