EG6B41J英标气动隔膜阀

————

  • 作者:大唐阀门        发布时间:13/03/25        来源:上海大唐阀门
  • EG6B41J英标气动隔膜阀

    EG6B41J英标气动隔膜阀

    一、产品[气动隔膜阀]的详细资料:
    产品型号:EG6B41J
    产品特点:设计与制造:BS5156 结构长度:BS5156 法兰连接尺寸:BS4504DIN2532JIS B2212ANSI B16.1ISO2004 EG6B41W无衬里,EG6B41J衬胶气动隔膜阀,常闭型气动隔膜阀。

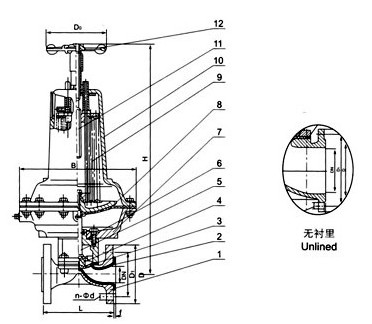

    部件列表:1.阀体 2.阀体衬里 3.隔膜 4.阀瓣 5.下阀杆 6.阀盖 7.气缸 8.气动薄膜 9.弹簧 10.气缸盖
    11
    .上阀杆 12.手轮
    二、用途:
    本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
    适用温度:≤85≤100≤120≤150(按照衬里和隔膜材料)
    压力等级:PN(MPa) 0.6 1.0 1.6
    三、材料:
    阀体:铸铁、球墨铸铁、碳钢、不锈钢
    阀盖:铸铁、球墨铸铁、碳钢、不锈钢
    衬里:无衬里、橡胶
    隔膜:橡胶
    阀瓣:铸铁
    气缸:铝合金、碳钢
    气动薄膜:橡胶
    阀杆:碳钢、不锈钢手轮:铸铁
    四、测试:
    衬里层:电火花检测
    试验与检验按BS6755标准
    公称压力:PN(MPa)
    阀体:PN×1.5
    密封:PN×1.1
    五、常闭型气动隔膜阀主要连接尺寸:
    DN
    公称压力
    MPa
    工作压力
    MPa
    L
    mm
    D
    mm
    D1
    mm
    n-Фd
    mm
    f
    mm
    H
    mm
    D0
    mm
    B
    mm
    代号
    ES
    气源压力
    MPa
    气源接头
    MPa
    耗气量
    cm3
    质量
    Kg/kilos
    15
    1.6
    1.6
    108
    95
    65
    4-14
    2
    -
    -
    -
    -
    -
    -
    -
    -
    20
    117
    105
    75
    4-14
    2
    -
    120
    168
    61
    0.3
    1/8
    163.87
    7.2
    25
    127
    115
    85
    4-14
    2
    394
    120
    168
    61
    0.3~0.4
    1/8
    196.65
    8.9
    32
    146
    140
    100
    4-18
    2
    400
    120
    168
    61
    0.3~0.4
    1/8
    229.4
    10.6
    40
    159
    150
    110
    4-18
    2
    485
    165
    260
    62
    0.3~0.4
    1/4
    1425.7
    19.5
    50
    190
    165
    125
    4-18
    2
    635
    165
    318
    63
    0.3~0.4
    1/4
    2284.1
    34.9
    65
    1.0
    1.0
    216
    185
    145
    4-18
    2
    650
    165
    318
    63
    0.3~0.4
    1/4
    3048
    39.9
    80
    254
    200
    160
    8-18
    2
    660
    165
    318
    63
    0.4~0.5
    1/4
    3244.7
    51.9
    100
    305
    220
    180
    8-18
    2
    816
    280
    425
    64
    0.4~0.5
    3/8
    6964.5
    93.2
    125
    356
    250
    210
    8-18
    3
    825
    280
    425
    64
    0.4~0.5
    3/8
    7439.7
    105.3
    150
    406
    285
    240
    8-22
    3
    1013
    365
    549
    65
    0.5
    3/8
    14912
    184.5
    200
    0.6
    0.6
    521
    340
    295
    8-22
    3
    1300
    483
    749
    66
    0.6
    1/2
    49161
    407.4
    250
    635
    395
    350
    12-22
    5
    -
    -
    -
    -
    -
    -
    -
    -
    300
    749
    445
    400
    12-22
    5
    -
    -
    -
    -
    -
    -
    -
    -
    注:1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器,以适应自控、程控或调节流量的需要。
    2.
    气动阀门的反馈信号采用无触点传感技术。
    3.
    采用薄膜式气缸替代活塞式气缸,排除了活塞易损漏而导致无法启闭阀门的弊端。
    4.
    当气源发生故障时,可操作手轮使阀门开启。

    订货须知:

    一、常闭型气动隔膜阀产品名称与型号常闭型气动隔膜阀口径常闭型气动隔膜阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定公司的常闭型气动隔膜阀型号,请按常闭型气动隔膜阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的大唐技术人员为您审核把关。
    感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
