产品特点：设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78 G6B41W无衬里隔膜阀,G6B41J衬胶气动隔膜阀,常开型隔膜阀

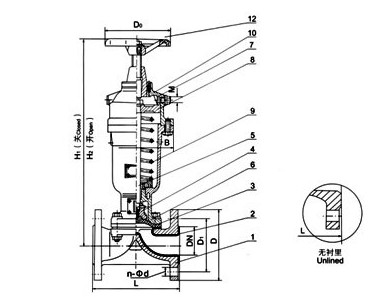

部件列表：1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、弹簧 10、气缸盖 11、上阀杆 12、手轮
二、用途：
用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6
三、材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁
四、测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
|
DN
mm
|
公称压力
MPa
|
工作压力
MPa
|
L
（mm）
|
D
（mm）
|
D1
（mm）
|
n-φd
（mm）
|
F
（mm）
|
H1
（mm）
|
H2
（mm）
|
D0
（mm）
|
B
|
气源压力
MPa
|
气源接头
in
|
耗气量
cm3
|
质量
|
|
15
|
0.6
|
0.6
|
125
|
95
|
65
|
4-14
|
2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
20
|
139
|
105
|
75
|
4-14
|
2
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
25
|
145
|
115
|
85
|
4-14
|
2
|
306
|
320
|
120
|
94
|
0.4
|
10×1
|
2.395×102
|
7.5
|
|
32
|
160
|
140
|
100
|
4-18
|
2
|
410
|
430
|
140
|
120
|
0.4
|
12×1.25
|
6.082×102
|
14.5
|
|
40
|
180
|
150
|
110
|
4-18
|
3
|
415
|
435
|
140
|
120
|
0.4
|
12×1.25
|
6.082×102
|
16
|
|
50
|
210
|
165
|
125
|
4-18
|
3
|
463
|
488
|
160
|
185
|
0.4
|
12×1.25
|
1.235×102
|
24.5
|
|
65
|
250
|
185
|
145
|
4-18
|
3
|
620
|
660
|
160
|
245
|
0.5
|
16×1.5
|
3.725×102
|
30
|
|
80
|
300
|
200
|
160
|
4-18
|
3
|
627
|
687
|
200
|
245
|
0.5
|
16×1.5
|
3.725×103
|
51.5
|
|
100
|
350
|
220
|
180
|
8-18
|
3
|
719
|
769
|
240
|
330
|
0.5
|
16×1.5
|
9.458×103
|
86.5
|
|
125
|
400
|
250
|
210
|
8-18
|
3
|
804
|
872
|
320
|
380
|
0.5
|
20×1.5
|
1.409×104
|
133
|
|
150
|
460
|
285
|
240
|
8-22
|
3
|
920
|
1000
|
320
|
470
|
0.5
|
20×1.5
|
2.868×104
|
196.5
|
|
200
|
0.4
|
570
|
340
|
295
|
8-22
|
4
|
1145
|
1265
|
400
|
470
|
0.5
|
20×1.5
|
4.619×104
|
279.5
|
|
250
|
680
|
395
|
350
|
12-22
|
4
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
订货须知：
一、①英标气动常开型隔膜阀产品名称与型号②英标气动常开型隔膜阀口径③英标气动常开型隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的英标气动常开型隔膜阀型号，请按英标气动常开型隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大唐技术人员为您审核把关。
