英标气动常闭隔膜阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[隔膜阀]的详细资料：

产品特点：EG6B41J型　JFS型　W型 EG6K41JFS-16，10.6型　EG6B41JFS-16，10.6型 EG6B41W-16，10.6型 EG6B41J-16，10.6型　EG6B41J-16，10.6型设计与制造按：GB12239或BS5156 结构长度按：GB12221或BS5156 法兰连接尺寸按：4216.4或BS4504 试验与检验按：GB/T13927或BS5156 常闭式英标气动衬胶,常闭式衬氟隔膜阀,常闭式隔膜阀

二、性能规范：

型号	公称压力 PN（Mpa）	试验压力PS（Mpa）		适用介质	工作温度（℃）
		-	-
EG6B41WJFS-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）	≤100 ≤85 ≤150
EG6B41WJFS-10	1．0	1．5	1．1
EG6B41WJFS-16	1．6	2．4	1．76

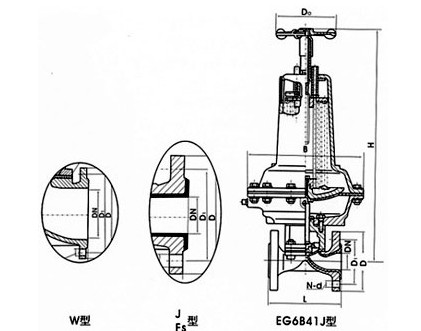

三、英标气动常闭隔膜阀外形连接尺寸及重量：

型号	公称通径 DN（mm）	尺寸（mm）										气动装置			质量（㎏）
		L		f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
		J型	W型	f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
EG6B41WJFS-16	20	121	117	2	75	105	120	4-13．5	-	168	61	163．87	0．3	1/8	7．2
	25	131	127	2	85	115	120	4-13．5	394	168	61	196．65	0．3-0．4	1/8	8．9
	32	150	146	2	100	140	120	4-17．5	400	168	61	229．4	0．3-0．4	1/8	10．6
	40	163	159	2	110	150	165	4-17．5	485	260	62	1425．7	0．3-0．4	1/4	19．5
	50	194	190	2	125	165	165	4-17．5	635	318	63	2284．1	0．3-0．4	1/4	34．9
EG6B41WJFS-10	65	220	216	2	145	185	165	4-17．5	650	318	63	3048	0．3-0．4	1/4	39．9
	80	258	254	2	160	200	165	8-17．5	660	318	63	3244．7	0．4-0．5	1/4	51．9
	100	309	305	2	180	220	280	8-17．5	816	425	64	6964．5	0．4-0．5	3/8	93．2
	125	362	356	3	210	250	280	8-17．5	825	425	64	7439．7	0．4-0．5	3/8	105．3
	150	412	406	3	240	285	310	8-22	1013	549	65	14912	0．5	3/8	184．5
EG6B41WJFS-6	200	529	521	4	295	340	483	8-22	1300	749	66	49161	0．5	1/2	407．4

注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。

4、当气源发生故障时，可操作手轮使阀门开启。

订货须知：

一、①英标气动常闭隔膜阀产品名称与型号②英标气动常闭隔膜阀口径③英标气动常闭隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的英标气动常闭隔膜阀型号，请按英标气动常闭隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大唐技术人员为您审核把关。
