G6B41J-10型常闭式气动隔膜阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[气动隔膜阀]的详细资料：

产品特点：G6B41J-10型　常闭气动 G6B41W-6.4型　G6B41J-6.4型　 G6B41FS-6.4型设计与制造按：GB12239 结构长度按：GB12221 法兰连接尺寸按：GB　4216.4 试验与检验按：GB/T　13927 常闭式气动衬胶隔膜阀

二、性能规范：

型号	公称压力PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体试验	密封试验
G6B4WUFS-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）	≤100 ≤85 ≤150
G6B4WUFS-4	0．4	0．6	0．44

三、主要零件材质：

零件名称	阀体	阀瓣、阀盖	气缸、气缸盖	螺杆、阀杆、活塞	隔膜
材料	HT200衬氟塑料、衬橡胶	HT200	HT200	35	氟丁橡胶、氟塑料

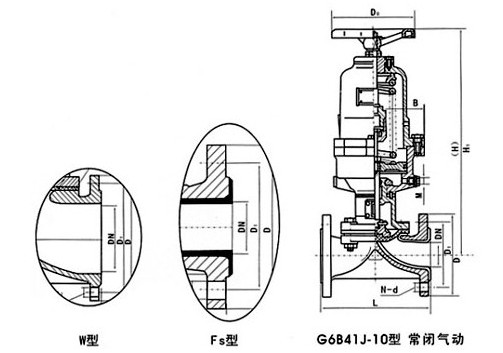

四、G6B41J-10型常闭式气动隔膜阀外形连接尺寸及重量：

型号	公称通径DN（㎜）	尺寸（mm）						气动装置（㎜）		质量（㎏）
型号	公称通径DN（㎜）	L	D1	D	n-d	H1	D0	耗气量㎝2	气源压力MPa	质量（㎏）
G6B41WJFS-6	25	145	85	115	4-13．5	296	120	2．395×102	0．4	8
	32	160	100	140	4-17．5	398	140	6．082×102	0．4	15
	40	180	110	150	4-17．5	406	140	6．082×102	0．4	17
	50	210	125	165	4-17．5	464	160	1．235×102	0．4-0．5	26
	65	250	145	180	4-17．5	-	160	3．725×103	0．4-0．5	32
	80	300	160	200	4-17．5	645	200	3．725×103	0．4-0．5	56
	100	350	180	220	8-17．5	665	240	9．458×103	0．4-0．5	100
	125	400	210	250	8-17．5	832	320	1．409×104	0．4-0．5	170
	150	460	240	285	8-22	933	320	2．868×104	0．5	323
G6B41WJFS-4	200	570	295	340	8-22	1275	400	4．619×104	0．5	386

注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
        2、气动阀门的反馈信号采用无触点传感技术。
        3、采用气缸活塞式。
        4、当气源发生故障时，可操作手轮使阀门开启。

订货须知：

一、①G6B41J-10型常闭式气动隔膜阀产品名称与型号②G6B41J-10型常闭式气动隔膜阀口径③G6B41J-10型常闭式气动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的G6B41J-10型常闭式气动隔膜阀型号，请按G6B41J-10型常闭式气动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大唐技术人员为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
