按输出作用力分：有转矩型和推力型。
本产品的性能符合JB/T8528—1997《普通型阀门电动装置技术条件》的规定。防爆型的性能符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》，GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》及JB/T8529—1997《隔爆型阀门电动装置技术条件》的规定。并经国家防爆电气产品质量监督检验测试中心检定，取得了防爆合格证。

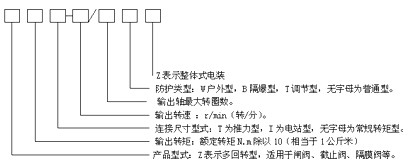

二、型号表示方法
型号示例：
1.Z30I—18/50W表示输入转矩300N.m（30Kgf.m），电站型接口，输出转速18r/min（18转/分），最大转圈数50，户外型。
2.Z45T—24/120B表示转矩450N.m（45kgf.m），推力型接口，输出转速24r/min（24转/分），最大转圈数120，隔爆型。
3.Z120—24/80TZ：表示输出转矩1200N.m（120Kgf.m），输出转速24r/min，最大转圈数80圈，整体调节型。
三、工作环境和特点
1.电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2.环境温度：-20～+60℃（特殊订货-60～+80℃）。
3.相对湿度：≤90%（25℃时）。
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。（详见GB3836.1）
5. 防护等级：IP44～IP68
四、主要技术参数
|
型号规格
|
额定转距（N.m）
|
公称推力（KN）
|
最大阀杆直径(mm)
|
最大转圈数(圈)
|
手动速比
|
输出转速(r/min)
|
电机
|
|
型号
|
功率(kw)
|
电流(A)
|
|
Z5
|
50
|
20
|
28
|
80
|
1：1
|
12
|
YDF112
|
0.12
|
0.7
|
|
Z10
|
100
|
40
|
28
|
80
|
1：1
|
24
|
YDF212
|
0.25
|
1.3
|
|
36
|
YDF221
|
0.37
|
1.6
|
|
Z15
|
150
|
40
|
28
|
80
|
1：1
|
24
|
YDF222
|
0.37
|
1.6
|
|
36
|
YDF222
|
0.55
|
2.4
|
|
Z20
|
200
|
100
|
40
|
80
|
1：1
|
18
|
YDF221
|
0.37
|
1.6
|
|
Z30
|
300
|
100
|
40
|
80
|
1：1
|
18
|
YDF222
|
0.55
|
2.4
|
|
Z45
|
450
|
150
|
48
|
120
|
1：1
|
24
|
YDF311
|
1.1
|
3.4
|
|
20：1
|
36
|
YDF312
|
1.5
|
4.5
|
|
Z60
|
600
|
150
|
48
|
120
|
1：1
|
24
|
YDF312
|
1.5
|
4.5
|
|
20：1
|
36
|
YDF321
|
2.2
|
6.5
|
|
Z90
|
900
|
200
|
60
|
120
|
1：1
|
24
|
YDF321
|
2.2
|
6.5
|
|
25：1
|
36
|
YDF322
|
3
|
9
|
|
Z120
|
1200
|
200
|
60
|
120
|
1：1
|
24
|
YDF322
|
3
|
9
|
|
25：1
|
|
|
1800
|
325
|
70
|
150
|
25：1
|
24
|
YDF411
|
4
|
11
|
|
36
|
YDF412
|
5.5
|
14
|
|
Z250
|
2500
|
325
|
70
|
150
|
25：1
|
24
|
YDF412
|
5.5
|
14
|
|
Z350
|
3500
|
700
|
78
|
120
|
25：1
|
18
|
YDF421
|
7.5
|
19
|
|
Z500
|
5000
|
700
|
78
|
120
|
25：1
|
18
|
YDF422
|
10
|
26
|
注：如用户需要，本厂可提供其它的转速
五、订货须知
1．请按型号表示方法写明型号,开、关向所需转矩必须分别说明,若不说明则按本厂规定提供。
2．环境具有爆炸性气体必须说明，并必须符合本说明书中防爆标志的规定。
3．请写明连接尺寸标准,阀杆直径及伸出长度,若连接尺寸与本说明书不符,可与本厂协商解决。
4．手轮顺时针旋转为关阀,如与此相反必须说明。
5．推力型的阀杆螺母螺纹一般由用户加工，本厂只加工一预制孔。若需本厂加工，请提供螺纹的尺寸。
6．本厂还可按用户要求,提供其他转速的电动装置。
|
产品型号：Z型产品名称：多回转阀门电动装置产品特点：多回转阀门电动装置，通称为Z型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。按使用环境分：Z为普通型；ZW为户外型；ZB为隔爆型；ZZ为整体型；ZT为整体调节型。Z型多回转阀门电动装置,多回转阀门电动装置,阀门电动装置多回转阀门电动装置的详细资料：Z型多回转阀门电动装置,多回转阀门电动装置,阀门电动装置一、特点按输出作用力分：有转矩型和推力型。
