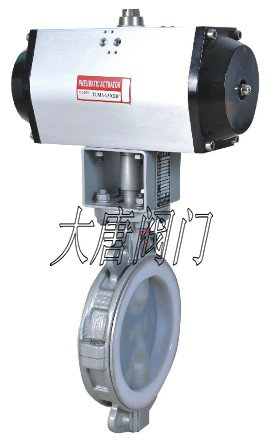

气动蝶阀

————

作者：大唐阀门发布时间：13/03/17 来源：上海大唐阀门

产品说明：

ZMAW气动蝶阀具有自清洗作用，所以特别适合于含有悬浮颗粒的流体及浓、浊浆状流体的调节，常用于大口径、大流量、低压差的场合。由于具有结构简单、操作方便、重量轻、口径大等优点，它广泛地应用在电站、化工、石油、造纸等工业生产过程的自动调节和远程控制中。□ 结构原理气动蝶阀由ZMW（带手轮）或ZMA（不带手轮）型气动执行机构和蝶阀组成，中间由曲柄连杆连接。电动蝶阀由DKJ型电动执行机构和蝶阀组成，中间由曲柄连杆连接，也有法兰直接连接。气开（电开）式为有信号时阀板打开，以“K”表示。

主要技术参数：

公称通径 DN （mm）	公称压力 PN （Mpa）	执行机构型号	薄膜有效面积 cm2	最大行程 mm	手轮机构型号	信号压力（Mpa）	阀板迥转角度	最大允许压差（MPa）		额定流量系数 C	流量特性
								不带定位器	带定位器
80	0.6	ZMA-2	280	16	ZPS-1	0.02－.10	0－70°	0.038	0.086	220	近似等百分比
100								0.019	0.045	340
125		ZMA-3	400	25				0.026	0.054	530
150								0.015	0.031	770
200								0.0059	0.013	1360
250		ZMA-4	630	40	ZPS-2			0.0084	0.017	2130
300								0.0046	0.0098	3060
350								0.0029	0.0062	4160
400		ZMA-5	1000	60				0.0048	0.010	5450
450								0.0034	0.0071	6900
500								0.0025	0.0052	8500

*阀门开度为70°时的最大允许压差值。

阀体，阀板材质及工作温度铸铁：-20~+200℃；铸钢：-40~+250℃；铸不锈钢（ZG1Cr18Ni9Ti）:-40~+250℃
