【产品特点】
1、结构独特，设计灵活，重量轻，省力，启闭迅速
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便
3、密封部位可调节更换，密封性能可靠
安装注意事项：
1. 伸缩蝶阀安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉。
2. 伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。
3. 当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀。
4. 伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。
【性能参数】
|
型号
|
SD341X-6
|
SD341X-6Q
|
SD341X-10
|
SD341X-10Q
|
|
工作压力（MPa）
|
0.6
|
1.0
|
|
适用温度（℃）
|
≤120
|
依各种不同胶种而定
|
≤120
|
|
适用介质
|
水、污水、油品、空气等
|
依各种不同胶种而定
|
水、污水、油品、空气等
|
|
材料
|
阀体
|
灰铸铁
|
灰铸铁
|
球墨铸铁
|
|
蝶板
|
球墨铸铁（表面处理）
|
球墨铸铁、不锈钢
|
球墨铸铁
|
|
阀杆
|
2Cr13
|
不锈钢、碳素钢
|
铬不锈钢
|
|
公称通径
|
外形尺寸（参考值）
|
法兰尺寸和螺栓孔尺寸（标准值）
|
电动装置型号
|
|
H
|
H1
|
设计最大长度
|
设计最小长度
|
设计长度
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
毫米
|
英寸
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
80
|
440
|
164
|
138
|
151
|
250
|
255
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
QB10-1
|
|
65
|
2 1/2
|
95
|
445
|
190
|
154
|
172
|
250
|
255
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
QB10-1
|
|
80
|
3
|
98
|
476
|
195
|
163
|
177
|
250
|
255
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
QB10-1
|
|
100
|
4
|
114
|
504
|
227
|
184
|
206
|
250
|
255
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
QB10-1
|
|
125
|
5
|
128
|
550
|
254
|
201
|
215
|
250
|
255
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
QB20-1
|
|
150
|
6
|
139
|
652
|
240
|
195
|
225
|
300
|
315
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
QB20-1
|
|
200
|
8
|
174
|
732
|
265
|
215
|
245
|
300
|
315
|
320
|
280
|
254
|
8-18
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
QB60-1
|
|
250
|
10
|
215
|
823
|
295
|
235
|
265
|
300
|
315
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
QB60-1
|
|
300
|
12
|
245
|
877
|
308
|
254
|
282
|
300
|
315
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12-26
|
QB120-1
|
|
350
|
14
|
270
|
932
|
325
|
271
|
300
|
300
|
315
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
QB120-1
|
|
400
|
16
|
305
|
1047
|
345
|
283
|
314
|
300
|
315
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
QB250-1
|
|
450
|
18
|
325
|
1092
|
370
|
314
|
340
|
575
|
615
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
640
|
585
|
548
|
20-30
|
QB250-
|

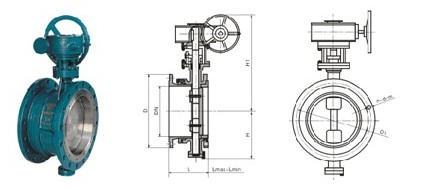

【结构图片】
