ZSRW型防爆气动碟阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

主要性能规范

型号	公称压力PN/Mpa	试验压力/Mpa		适用介质	适用温度
		壳体	液体密封
ZSRW-10	1.0	1.5	1.1	水、气体、油品等无腐蚀性介质	根据橡胶品种确定（≤60～135℃）
ZSRW-16Q	1.6	2.4	1.76

主要零件材料

零件名称	阀体	蝶板	阀杆	阀体密封圈	衬套
材料	灰铸铁、球墨铸铁	球墨铸铁（表面镀硬铬）、铜合金、不锈钢	铬不锈钢	酚醛树脂或铝合金衬丁腈橡胶、耐油橡胶、乙丙橡胶、氟橡胶	铜合金或铜背烧结四氟

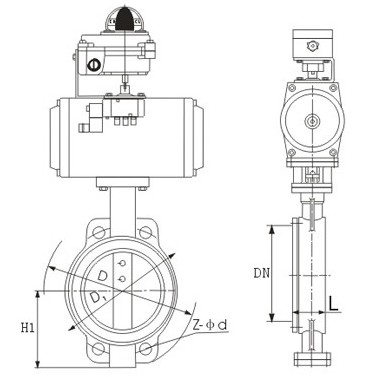

公称通径DN(mm)	尺寸（mm）										重量（kg）
	L	D		Z-Φd		H1	H2	A	B	B1
	L	PN1.0MPa	PN1.6MPa	PN1.0MPa	PN1.6MPa	H1	H2	A	B	B1
50	43	125	125	4-Φ18	4-Φ18	70	235	196	125	59	10
65	46	145	145	4-Φ18	4-Φ18	78	247	196	125	59	11
80	46	160	160	4-Φ18	8-Φ18	88	257	196	125	59	12
100	52	180	180	8-Φ18	8-Φ18	110	294	226	152	92	16
125	56	210	210	8-Φ18	8-Φ18	132	318	226	152	92	18
150	56	240	240	8-Φ23	8-Φ23	146	338	226	152	92	20
200	60	295	295	8-Φ23	12-Φ23	217	430	470	230	195	35
250	68	350	355	12-Φ23	12-Φ26	252	470	470	230	195	40
300	78	400	410	12-Φ23	12-Φ26	283	504	470	230	195	60
350	78	460	460	16-Φ23	16-Φ26	308	545	470	230	195	80
400	102	515	515	12-Φ25	16-Φ30	348	590	610	298	235	100
450	114	565		20-Φ25		373	623	610	298	235	120
500	127	620		20-Φ25		408	660	610	298	235	140
600	154	725		20-Φ30		474		698	382		200

订货须知：

一、①ZSRW阀产品名称与型号②气动球阀口径③ZSRW球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的ZSRW球阀型号，请按ZSRW球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
