电动对夹衬胶蝶阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[衬胶蝶阀]的详细资料：

产品型号：D971X

产品特点：设计与制造：GB12238 结构长度：GB12221（20系列）法兰连接尺寸：GB4216 D971X半衬衬胶蝶阀,全衬电动对夹衬胶蝶阀,衬胶蝶阀。

二、用途：

密封圈材料代号	适用温度	适用介质
NR	≤85℃	水、空气、酸碱类
CR	≤85℃	水、煤气、酸碱类
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸碱类
FKM	≤150℃	水、蒸汽、强酸碱类

三、材料：

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 5、气动装置

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置	组合件

压力等级：PN（MPa）　1.0　1.6

四、测试：

衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

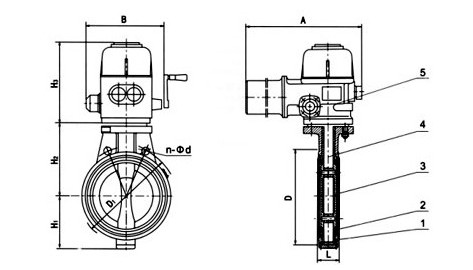

五、电动对夹衬胶蝶阀主要尺寸参数：

公称通径DN	公称压力MPa	工作压力MPa	L mm	D mm	D1 mm	n-Φd	H1 mm	H2 mm	气动装置					质量
公称通径DN	公称压力MPa	工作压力MPa	L mm	D mm	D1 mm	n-Φd	H1 mm	H2 mm	型号	A mm	B mm	H3 mm	Do mm	质量
40	1.0	1.0	33	150	110	4-18	55	100	QB1-5-1	418	308	249	-	22
50			43	165	125	4-18	64	120	QB1-5-1	418	308	249	-	24
65			46	185	145	4-18	80	120	QB1-5-1	418	308	249	-	26
80			46	200	160	8-18	112	130	QB1-10-1	418	308	249	-	27
100			52	20	180	8-18	90	145	QB1-15-1	418	308	249	-	28
125			56	250	210	8-18	112	160	QB1-20-1	418	308	249	-	33
150			56	285	240	8-22	135	175	QB1-20-1	418	308	249	-	34
200			60	340	295	8-22	160	210	QB2-40-1	418	308	339	-	57
250			68	395	350	12-22	206	235	QB2-60-1	418	308	339	-	72
300			78	445	400	12-22	232	273	QB3-90-1	585	275	340	305	1142
350			78	505	465	1-22	263	310	QB3-120-1	585	275	340	305	125.5
400			102	565	515	16-26	295	340	QB3-200-1	585	275	340	305	170.5
450			114	615	565	20-26	327	370	QB3-250-1	585	275	340	305	200
500			127	670	620	20-26	358	399	QB4-400-0.5	729	355	372	457	238
550			140	730	675	20-30	384	430	QB4-400-0.5	729	355	372	457	271
600			156	780	725	20-320	474	460	QB4-500-0.5	729	355	372	457	339
700			165	895	840	24-30	486	610	QB5-800.-0.25	910	395	429	457	515
800			190	1015	950	247-33	591	672	QB5-1200-0.25	910	395	429	457	655
900			203	1115	1050	28-33	640	735	QC1500-0.4	783	448	585	400	920
1000			216	1230	1600	28-36	721	800	HQ2500-0.25	783	448	650	400	1100

订货须知：

一、①电动对夹衬胶蝶阀产品名称与型号②电动对夹衬胶蝶阀口径③电动对夹衬胶蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐阀门公司的电动对夹衬胶蝶阀型号，请按电动对夹衬胶蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
