水封闸阀DS/Z64H
————
- 作者：大唐阀门 发布时间： 来源：上海大唐阀门

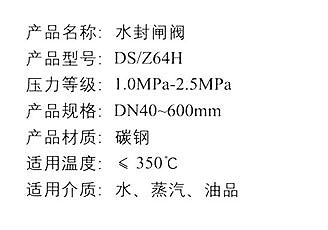

名 称： 水封闸阀 类 别： 电站阀系列 说 明：

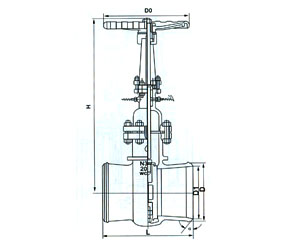

◆主要尺寸表
公称通径
DN(mm)L
H
D0
D
D1
50
250
37′30°
334
250
58
50
65
265
37′30°
439
250
75
65
80
280
37′30°
495
300
91
79
100
300
37′30°
575
350
110
97
125
325
37′30°
590
350
136
121
150
350
37′30°
610
350
163
146
200
400
37′30°
740
400
223
202
250
450
37′30°
865
400
278
254
300
500
37′30°
990
400
330
305
350
550
37′30°
1140
500
382
352
400
600
37′30°
1 525
500
432
39g
450
650
37′30°
1620
600
485
451
500
700
37′30°
1660
600
485
501
600
800
37′30°
1750
700
535
601
注： PN1.6116悯门允许作为PN1.0(10)压力级选用
DS/Z64H-40、64、100 DS/Z64y-40I、64I、100
公称
通径
DN(mm)L
D
σ
PN4.0(MPa)
PN6.4(MPa)
PN10.0(MPa)
D1
H
D0
D1
H
D0
D1
H
D0
50
250
64
37′30°
49
345
300
50
350
300
49
350
300
65
265
83
37′30°
67
441
300
66
447
300
64
447
300
80
280
96
37′30°
79
495
350
77
499
350
75
499
350
100
300
117
37′30°
101
575
350
99
582
400
97
582
400
125
325
144
37′30°
126
587
400
129
590
400
125
590
400
150
350
172
37′30°
152
607
400
150
611
450
145
611
450
200
400
223
37′30°
200
740
450
198
745
550
190
747
550
250
450
278
37′30°
252
863
550
246
867
650
236
869
650
300
500
330
37′30°
302
1008
650
294
1008
750
282
1013
750
350
550
382
37′30°
350
1142
750
342
1148
800
334
1148
850
400
650
432
37′30°
397
1527
850
387
1531
900
377
1533
950
