ZCS法兰电磁阀
————
- 作者:大唐阀门 发布时间: 来源:上海大唐阀门
产品介绍: 一、产品[水用电磁阀]的详细资料:
产品型号:ZCS
产品名称:水用电磁阀
产品特点:本阀选用于以水或液体为工作介质,可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭迅速,可靠性高等优点。 水用电磁阀价格,水用电磁阀报价,水用电磁阀厂家。

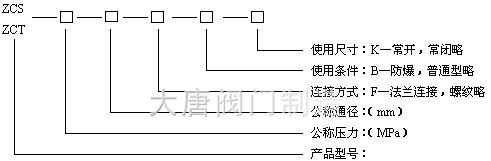

二、型号规格说明:
三、原理:
本阀为二次开阀的先导式电磁阀,其结构主要由导阀和主阀组成,主阀采用橡胶密封结构。常位时,活动铁芯封住导阀口,阀腔内压力平衡,主阀口封闭。当线圈通电时,产生电磁力将活动铁芯吸上,主阀腔内的介质自导阀口外泄,以至产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀便呈通路了。当线圈断电,磁场消失,活动铁芯复位,封闭导阀口,导阀和主阀腔内压力平衡后,阀又呈关闭状态。
四、技术参数:
工作介质
水、粘度≤4°E油及其它非腐蚀性液体
介质温度°C
≤60
公称压力(Mpa)
1.0
工作压差(Mpa)
0.05~1.0
0.1~1.0
0.15~1.0
电源电压
AC200V,其余规格可作特殊订货(36V、12V、24V)
流量系数(Kv)
按JB/T7352-94规定
泄漏量(ml/min)
按JB/T7352-94.F规定
公称通径(mm)
10
15
20
25
32
40
50
65
80
100
125
150
200
250
300
功耗(VA)
17
30

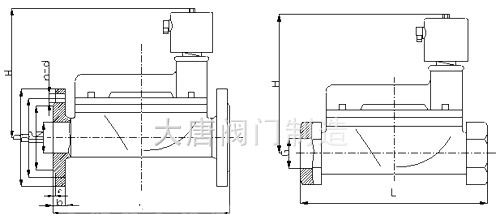

五、ZCS法兰电磁阀安装尺寸:
公称通径
DN
内螺纹连接
- 法兰连接
外形尺寸
内螺纹
外形尺寸
法兰尺寸
H
L
G
H
L
D
D1
D2
b
f
n-d
15
112
80
1/2
- - - - - - - - 20
119
80
3/4
- - - - - - - - 25
130
90
1
130
60
115
85
65
16
3
4-Φ14
32
137
140
11/4
137
180
140
100
76
18
3
4-Φ18
40
152
156
11/2
152
200
150
110
84
18
3
4-Φ18
50
164
180
2
164
230
165
125
99
20
3
4-Φ18
65
- - - 222
290
185
145
118
20
3
4-Φ18
80
- - - 253
310
200
160
132
22
3
8-Φ18
100
- - - 260
350
220
180
156
24
3
8-Φ18
125
- - - 315
400
250
210
184
26
3
8-Φ18
150
- - - 350
480
285
240
211
26
3
8-Φ22
200
- - - 390
600
340
295
266
26
3
8-Φ22
250
- - - 430
730
395
350
319
28
3
12-Φ22
300
- - - 480
850
445
400
370
28
4
12-Φ22
