高温电磁阀
————
- 作者：大唐阀门 发布时间： 来源：上海大唐阀门
产品介绍： 一、产品[高温电磁阀]的详细资料：
产品型号：ZCZG\ZCZH
产品名称：高温电磁阀
产品特点：本阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。高温磁阀价格,高温磁阀厂家,高温磁阀报价。
二、工作原理：
电磁铁通电后，连杆被提升，随着转轴开始转动，这运动作用于导阀而开主阀; 断电后，在衔铁自重及返回弹簧作用下，关上导阀，导阀关闭后，靠压差关闭主阀。

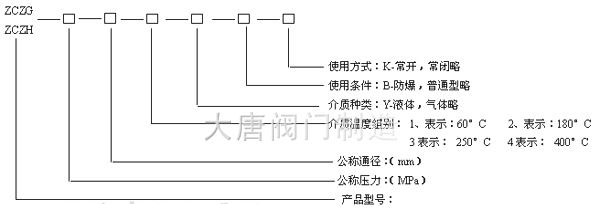

三、型号规格说明：
四、技术参数：
介质温度°C
ZCZG
≤250
ZCZH
≤400
公称压力（MPa）
ZCZG
2.5
ZCZH
4.0
工作压差（MPa）
ZCZG
0～2.5
ZCZH
0～4.0
公称通径（mm）
10
15
20
25
32
40
50
65
80
100
功耗（VA）
170VA
480VA
电源电压
AC220V，其余规格可作特殊订货36V、24V、12V
额定流量（KV）
按JB/T7352-94规定
泄漏（ml/min）
按JB/T7352-94.F规定
五、高温电磁阀安装尺寸：
DN
L
H
D
D1
D2
b
f
n-d
10
160
298
90
60
41
14
2
4 -Φ14
15
160
298
95
65
45
14
2
4 -Φ14
20
200
304
105
75
55
16
2
4 -Φ14
25
200
304
115
85
65
16
2
4 -Φ14
32
200
314
140
100
78
18
2
4 -Φ14
40
160
460
150
110
85
18
3
4 -Φ18
50
300
460
165
125
100
20
3
4 -Φ18
65
340
433
180
145
120
22
3
8 -Φ18
80
380
433
200
160
135
22
3
8 -Φ18
100
430
461
235
190
160
24
3
8 -Φ22
