美标衬胶蝶阀
————
- 作者：admin 发布时间：
产品介绍： 一、产品[衬胶蝶阀]的详细资料：
产品型号：凸耳式
产品名称：衬胶蝶阀
产品特点：设计与制造：GB12238 结构长度：GB12221（20系列） 法兰连接尺寸：GB4216 LD71X半衬衬胶蝶阀

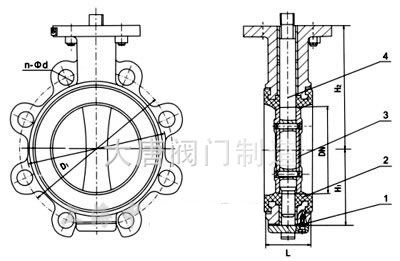

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆
二、用途：
密封圈材料代号
适用温度
适用介质
NR
≤85℃
水、空气、酸碱类
CR
≤85℃
水、煤气、酸碱类
NBR
≤100℃
水、油品
CPDM
≤120℃
水、蒸汽、一般酸碱类
FKM
≤150℃
水、蒸汽、强酸碱类
三、材料：
阀体
铸铁、球墨铸铁、碳钢、不锈钢
蝶板
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆
碳钢镀镍磷、不锈钢
阀座密封圈
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
气动装置
组合件
压力等级：PN（MPa） 1.0 1.6
四、测试：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
任选附件：蜗轮装置、气动装置、电动装置五、美标衬胶蝶阀主要尺寸参数：
公称通径DN
L
mmD（mm）
D1（mm）
n-d（mm）
H1
mmH2
mm质量
PN1.0
PN1.0
PN1.0
PN1.0
PN1.0
PN1.0
PN1.0
PN1.0
50
43
165
165
125
125
4-18
4-18
94
128
3
3
65
46
185
185
145
145
4-18
4-18
93
135
4
4
80
46
200
200
160
160
8-18
8-18
105
158
5
5
100
52
220
220
180
180
8-18
8-18
115
168
8
8
125
56
250
250
210
210
8-18
8-18
128
180
9.5
9.5
150
56
285
285
240
240
8-22
8-22
152
202
12
12
200
60
340
340
295
295
8-22
12-22
176
228
19
21
250
68
395
405
350
355
12-22
12-26
206
235
32
35
300
78
445
460
400
410
12-22
12-26
232
273
50
53
350
78
505
520
460
470
16-22
16-26
263
310
78
81
400
102
565
580
515
525
16-26
16-30
295
340
95
99
450
114
615
640
565
585
20-26
20-30
327
370
122
128
500
127
670
715
620
650
20-26
20-30
358
399
202
210
600
154
780
840
725
770
20-30
20-36
474
460
270
280
