塑料蝶阀

————

作者：大唐阀门发布时间：来源：上海大唐阀门

一、产品[全塑蝶阀]的详细资料：

产品型号：D71X-S

二、材料名称：

序号	零件名称	材质
1	阀体	RPP PVDF
2	阀瓣	RPP PVDF
3	阀杆	45 1Cr18NI9
4	阀座	EPDM氟橡胶
5	O型圈	EPDM
6	手柄（手轮）	RPP ABS
7	蜗轮面	钢、铸铁

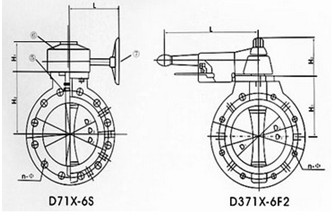

三、塑料蝶阀外型连接尺寸及重量：

公称通径	尺寸（mm）								工作压力（MPa）	工作温度（℃）	操作
DN（mm）	D1	D2	D3	L	L1	H1	H2	n-Φ	-	RPP -14~100 PVDF -40~120	手柄
40	47	110	150	200	39	86	70	4-18	0.6
50	56	120	200	220	40	88	70	4-18	0.6
65	71	145	185	220	46	100	70	4-18	0.6
80	85	200	195	280	46	105	85	8-18	0.6
100	105	180	215	280	54	118	85	8-18	0.6
125	131	210	250	300	70	203	93	8-18	0.4
150	153	240	285	300	74	176	93	8-22	0.4
200	204	295	340	180	87	210	93	12-22	0.4		蜗轮
250	255	350	395	180	114	240	93	12-22	0.25
300	320	400	445	180	114	270	93	12-22	0.25
350	365	460	505	180	127	300	93	20-22	0.25
400	392	515	580	240	140	350	108	20-26	0.25
450	452	565	615	240	152	370	108	20-26	0.15
500	502	620	670	260	152	400	108	20-26	0.15
600	603	725	780	280	178	465	108	20-30	0.15

订货须知：
一、①塑料蝶阀产品名称与型号②塑料蝶阀口径③塑料蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的塑料蝶阀型号，请按塑料蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由大唐阀门的技术人员为您审核把关。
