GA41H杠杆式安全阀

————

  • 作者：大唐阀门        发布时间：13/03/22        来源：上海大唐阀门

  • GA41H杠杆式安全阀

    一、主要零部件材料说明：
        GA41H、A51H型安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A41H-16C型弹簧式安全阀相同。 GA41H、A51H型安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许最高值。介质可为蒸汽、空气。

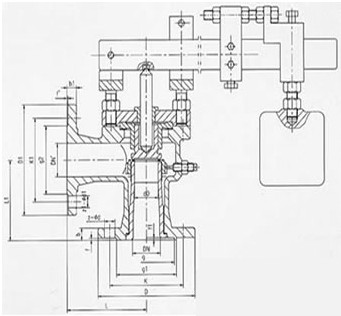

    GA41H,A51H结构图：



    GA41H杠杆式安全阀

    二、外形尺寸和连接尺寸：
    公称通径
    尺寸
    do
    L
    L1
    D
    K
    g1
    f
    b
    z-ød
    DN'
    D1
    K1
    g2
    b1
    f'
    z-ød1
    25
    20
    100
    85
    115
    85
    65
    2
    16
    4-14
    25
    115
    85
    65
    16
    2
    4-14
    32
    25
    115
    100
    140
    100
    78
    2
    18
    4-18
    32
    140
    100
    78
    18
    2
    4-18
    40
    32
    120
    110
    150
    110
    85
    3
    18
    4-18
    40
    150
    110
    85
    18
    3
    4-18
    50
    40
    135
    120
    165
    125
    100
    3
    20
    4-18
    50
    165
    125
    100
    20
    3
    4-18
    80
    65
    160
    135
    200
    160
    135
    3
    20
    8-18
    80
    200
    160
    135
    20
    3
    8-18
    100
    80
    170
    160
    220
    180
    155
    3
    22
    8-18
    100
    220
    180
    155
    22
    3
    8-18
    150
    125
    205
    195
    285
    240
    210
    3
    24
    8-23
    150
    285
    240
    210
    24
    3
    8-23
    200
    150
    240
    230
    340
    295
    265
    3
    26
    12-23
    200
    340
    295
    265
    26
    3
    12-23
    注：PN2.5、PN4.0MPa尺寸参照A41H-25/40型尺寸表。

    订货须知：
    一、①GA41H杠杆式安全阀产品名称与型号②GA41H杠杆式安全阀口径③GA41H杠杆式安全阀是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定公司的GA41H杠杆式安全阀型号，请按GA41H杠杆式安全阀型号直接向我司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术人员为您审核把关。
