A44Y封闭带板手全启式安全阀

————

作者：大唐阀门发布时间：13/03/22 来源：上海大唐阀门

A44Y适用于工作温度≤300℃的空气、石油等介质的设备或管路上，作为超压保护装置。连接法兰标准PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2标准。

一、结构简述：

1、带扳手弹簧全启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座：阀座为位伐尔喷嘴型阀座，蒸汽流经阀座出口处时达到音速，排放系数大，阀座密封面堆焊钴铬钨硬质合金，耐磨抗冲蚀，寿命长。
3、热弹性阀瓣：阀瓣设计为热弹性结构，利用其在介质压力下微小的变形，提高密封能力，克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术，提高了硬度、耐磨性、抗冲抗性。
4、调节螺母：通过调整调节螺母，调整弹簧压缩量，使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套：调整阀瓣背压的辅助机构，通过背压调整套调整，可获得合适的回座压差。上调时，使阀门背压降低。下调时，使阀门背压提高。

二、安装说明：

1、安全阀必须垂直安装，并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节，以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大，长度尽可能短，避免拐弯。排放管及膨胀节重量不应作用在安全阀上，应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积，防止产生背压影响阀门的排放能力。

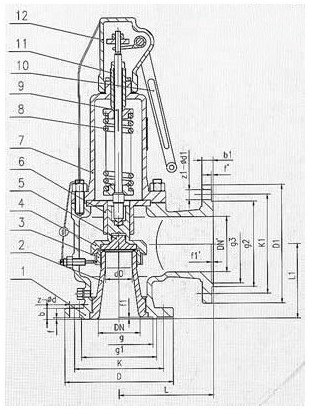

三、主要零部件材料：

NO.	零件名称	A48Y-C A44Y-C 材料	A44Y-P材料	A44Y-R材料
1	阀体	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座	2Cr13	1Cr18Ni9Ti	316
3	调节圈	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣	2Cr13	1Cr18Ni9Ti	316
6	导向套	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆	45	2Cr13	2Cr13
12	保护罩	ZG200-400	ZG200-400	316
	密封面材料	堆焊Co基硬质合金

四、大唐牌A44Y封闭带板手全启式安全阀外形尺寸和连接尺寸:

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN’	D1	K1	g3	g2	b1	f’	f1’	Z1-ød1	L	L1	≈H
A48Y-16C A44Y-16C A44Y-16P A44Y-16R	20	15	105	75	-	55	16	2	-	4-14	25	115	85	-	65	16	2	-	4-14	110	95	411
	25	16	115	85	-	65	16	2	-	4-14	32	140	100	-	78	18	2	-	4-18	110	95	411
	32	20	140	100	-	78	18	2	-	4-18	40	150	110	-	85	18	3	-	4-18	115	100	411
	40	25	150	110	-	85	18	3	-	4-18	50	165	125	-	100	20	3	-	4-18	120	110	472
	50	32	165	125	-	100	20	3	-	4-18	65	185	145	-	120	20	3	-	4-18	135	120	532
	65	40	185	145	-	120	20	3	-	4-18	80	200	160	-	135	20	3	-	8-18	160	140	556
	80	50	200	160	-	135	20	3	-	8-18	100	220	180	-	155	22	3	-	8-18	170	135	561
	100	65	220	180	-	155	20	3	-	8-18	125	250	210	-	185	22	3	-	8-18	195	175	667
	125	80	250	210	-	185	22	3	-	8-18	150	285	240	-	210	24	3	-	8-23	210	190	857
	150	100	285	240	-	210	24	3	-	8-23	175	310	270	-	240	26	3	-	8-23	255	230	915
	200	125	340	295	-	265	26	3	-	12-23	250	405	355	-	320	30	3	-	12-26	300	260	1073
	250	150	405	355	-	320	30	3	-	12-26	300	460	410	-	375	30	4	-	12-26	350	320	1307
	300	220	460	410	-	375	30	4	-	12-26	400	580	525	-	485	36	4	-	16-30	370	350	1233
	350	250	520	470	-	435	34	4	-	16-26	500	715	650	-	608	44	4	-	20-34	500	450	1711
	400	280	580	525	-	485	36	4	-	16-30	500	715	650	-	608	44	4	-	20-34	500	450	1780
A48Y-25 A44Y-25 A44Y-25P A44Y-25R	20	15	105	75	-	55	16	2	-	4-14	25	115	85	-	65	16	2	-	4-14	110	95	411
	25	16	115	85	-	65	16	2	-	4-14	32	140	100	-	78	18	2	-	4-18	110	95	411
	32	20	140	100	-	78	18	2	-	4-18	40	150	110	-	85	18	3	-	4-18	115	100	411
	40	25	150	110	-	85	18	3	-	4-18	50	165	125	-	100	20	3	-	4-18	120	110	472
	50	32	165	125	-	100	20	3	-	4-18	65	185	145	-	120	20	3	-	4-18	135	120	532
	65	40	185	145	-	120	22	3	-	8-18	80	200	160	-	135	20	3	-	8-18	160	140	556
	80	50	200	160	-	135	22	3	-	8-18	100	220	180	-	155	22	3	-	8-18	170	135	561
	100	65	230	190	-	160	24	3	-	8-23	125	250	210	-	185	22	3	-	8-18	195	175	667
	125	80	270	220	-	188	28	3	-	8-26	150	285	240	-	210	24	3	-	8-23	210	190	857
	150	100	300	250	-	218	30	3	-	8-26	175	310	270	-	240	26	3	-	8-23	255	230	915
	200	125	360	310	-	278	34	3	-	12-26	250	405	355	-	320	30	3	-	12-26	300	260	1073
	250	150	425	370	-	332	36	3	-	12-30	300	460	410	-	375	30	4	-	12-26	350	320	1307
	300	220	485	430	-	390	40	4	-	16-30	400	580	525	-	485	36	4	-	16-30	370	350	1233
	350	250	555	490	-	448	44	4	-	16-34	500	715	650	-	608	44	4	-	20-34	500	450	1711
	400	280	620	550	-	505	48	4	-	16-36	500	715	650	-	608	44	4	-	20-34	500	450	1780
A48Y-40 A44Y-40 A44Y-40P A44Y-40R	20	15	105	75	51	55	16	2	4	4-14	25	115	85	-	65	16	2	-	4-14	110	95	411
	25	16	115	85	58	65	16	2	4	4-14	32	140	100	-	78	18	2	-	4-18	110	95	411
	32	20	140	100	66	78	18	2	4	4-18	40	150	110	-	85	18	3	-	4-18	115	100	411
	40	25	150	110	76	85	18	3	4	4-18	50	165	125	-	100	20	3	-	4-18	120	110	472
	50	32	165	125	88	100	20	3	4	4-18	65	185	145	-	120	20	3	-	4-18	135	120	532
	65	40	185	145	110	120	22	3	4	8-18	80	200	160	-	135	20	3	-	8-18	160	140	556
	80	50	200	160	121	135	22	3	4	8-18	100	220	180	-	155	22	3	-	8-18	170	135	561
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210	-	185	22	3	-	8-18	195	175	697
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240	-	210	24	3	-	8-23	210	190	857
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270	-	240	26	3	-	8-23	255	230	915
	200	125	375	320	260	282	38	3	4.5	12-30	250	405	355	-	320	30	3	-	12-26	300	260	1073
	250	150	450	385	313	345	42	3	4.5	12-34	300	460	410	-	375	30	4	-	12-26	350	320	1307
	300	220	515	450	364	408	46	4	4.5	16-34	400	580	525	-	485	36	4	-	16-30	370	350	1233
	350	250	580	510	422	465	52	4	5	16-36	500	715	650	-	608	44	4	-	20-34	500	450	1711
	400	280	660	585	474	535	58	4	5	16-41	500	715	650	-	608	44	4	-	20-34	500	450	1711
A48Y-64 A44Y-64 A44Y-64P A44Y-64R	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	297
	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	310
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	322
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	352
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	155	135	425
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	570
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.5	8-23	175	160	560
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	195	195	690
	150	100	345	280	204	240	38	3	4.5	8-34	200	375	320	260	282	38	3	4.5	12-30	280	265	935
A48Y-100 A44Y-100 A44Y-100P A44Y-100R	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	3	4	4-14	96	85	297
	25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	310
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	2	4	4-18	130	110	322
	40	25	170	125	76	95	26	3	4	4-23	50	165	125	88	100	20	3	4	4-18	135	120	352
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	155	135	425
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	570
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	560
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	195	195	690
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	265	935

订货须知：
一、①A44Y封闭带板手全启式安全阀产品名称与型号②A44Y封闭带板手全启式安全阀口径③A44Y封闭带板手全启式安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定大唐公司的A44Y封闭带板手全启式安全阀型号，请按A44Y封闭带板手全启式安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的大唐阀门技术人员为您审核把关。
