A41Y微启式安全阀

————

作者：大唐阀门发布时间：13/03/22 来源：上海大唐阀门

一、产品[微启式安全阀]的详细资料：

产品特点：A41H160，A41Y320型适用于工作温度≤200℃的空气、氨氢混合气、水等介质的设备管路上。A41Y160P，A41Y320P型适于工作温度≤200℃有腐蚀性的气体或液体介质的设备和管路上，作为超压保护装置。当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备和管路的安全运行。

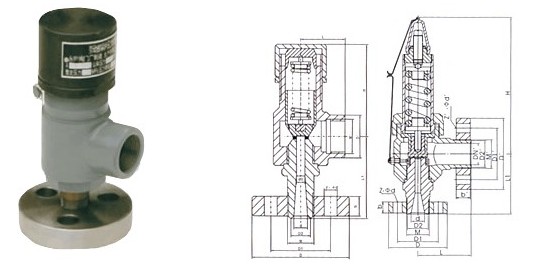

二、空气微启式高压安全阀主要尺寸：

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）																		重量（kg）
公称压力PN（MPa）	公称通径DN（mm）	do	d	D	D1	M	D2	B	Z-Φd	DN	D	D1	M	D2	b	Z-Φd	L	L1	H	重量（kg）
16 （单法兰）	15	7	16	95	60	M-24×2	18	20	3-18	-	36	-	M-33×2	-	-	-	45	80	105	4
	20	10	19	95	60	M-33×2	22	20	3-18	-	48	-	M-33×2	-	-	-	45	80	105	4.5
	25	12	23	105	68	M-33×2	28	20	3-18	-	48	-	M-33×2	-	-	-	45	80	105	5.2
16	15	8	15	95	60	M-24×2	18	20	3-18	32	115	-	M-42×2	37	22	4-18	95	100	259	7.8
	20	10	23	98	60	M-24×2	20	20	3-18	40	165	-	M-52×2	47	28	6-26	110	115	266	11.5
	25	12	23	105	68	M-33×2	28	20	3-18	40	165	-	M-52×2	47	28	6-26	110	115	266	12.5
	32	15	25	115	80	M-42×2	37	22	4-18	50	165	115	M-64×3	59	32	6-26	130	1450	335	21.3
	40	20	39	165	115	M-52×2	47	28	6-26	65	200	145	M-80×3	74	40	6-29	150	170	390	35.3
	50	25	48	165	115	M-64×3	59	32	6-26	80	225	170	M-100×3	94	50	6-33	190	210	393	48
32	15	8	17	105	68	M-33×2	29	20	3-18	32	115	80	M-42×2	37	22	4-18	95	100	259	8.1
	20	10	23	105	68	M-33×2	29	20	3-18	40	165	115	M-52×2	47	28	6-26	110	115	266	12
	25	12	23	115	80	M-42×2	36	22	4-18	40	165	115	M-52×2	47	28	6-26	110	115	266	13
	32	14	30	135	95	M-48×2	41	25	4-22	50	165	115	M-64×3	59	32	6-26	130	140	335	22.2
	40	16	38	165	115	M-64×3	57	32	6-26	65	200	145	M-80×3	70	40	6-29	150	170	390	37
	50	20	48	200	145	M-80×3	70	40	6-29	80	225	170	M-100×3	94	50	6-33	190	210	393	55

订货须知：

一、①空气微启式高压安全阀产品名称与型号②空气微启式高压安全阀口径③空气微启式高压安全阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的空气微启式高压安全阀型号，请按空气微启式高压安全阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术人员为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
