逻辑阀的介绍

————

大唐阀门为您解读：逻辑阀的介绍

逻辑阀的介绍

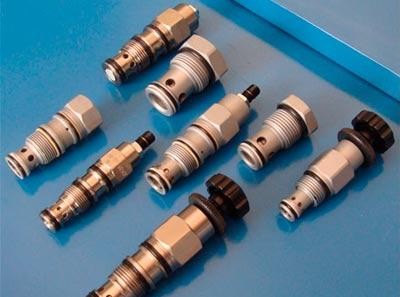

逻辑阀又称锥阀，有两个管道连接口A、B和一个控制口C，锥阀上腔连接先导控制阀，与控制油路相通。从工作原理上看，它相当于液控单向阀，当控制油口C与油箱相接时，锥阀打开，A、B两油口相通，故利用先导控制阀使C口卸压或加压，就可实现锥阀的启闭。

　　锥阀与小流量电磁阀组合可构成方向阀。锥阀与各种先导压力阀组合起来可构成各种压力控制阀。若B腔为回油腔，则此阀就起溢流阀的作用。若B腔是接通系统的一条支路，则此阀就起到顺序阀的作用。

　由此可见，一个锥阀相应地配上电磁阀和先导压力阀并采取调速措施，就可以在系统中起到换向阀、压力阀和节流阀的作用，目前，这种阀多用于高压、大流量或特大流量的液压系统中。

在选用逻辑阀时，应根据系统所需的流量，大于或等于200l/min时选用二通插装阀，小于20l/min则选用螺纹插装式逻辑阀。插装组件的阀芯有带尾部和不带尾部形式，带尾部的有缓冲和节流等作用。阀芯还有多种面积比可供选择，弹簧也有多种刚度可供选择，从而实现多种开启压力。

国内有的插装组件在阀芯和阀套之间装有O形圈，这样能确保密封，但反应速度慢。控制盖板和阀芯中的阻尼孔有多种直径，阻尼孔大反应速度快，但冲击大，阻尼孔小则反之。如果逻辑阀的动作有先后会影响系统的功能时，在选择阻尼孔的直径时，应特别慎重。控制盖板的型号很多，应根据系统情况仔细选择。

设计阀块时应画上盖板的定位孔，并标明各个油口的代号，以便装配和维修。应根据系统的流量和压力及其流量-压力曲线选型，过小往往会造成系统压力损失太大，使系统发热，若选型过大，则会使系统庞大，造成经济上的浪费。

逻辑阀有二种密封材料可选，氟橡胶密封适用于磷酸脂介质，丁腈橡胶密封适用于矿物油介质。衬氟蝶阀

逻辑阀由于其高压大流量的特点特别适用于阀门快速液压驱动装置，在国内外都有成熟的逻辑阀产品，其在阀门快速液压驱动装置的应用前景是广阔的。
